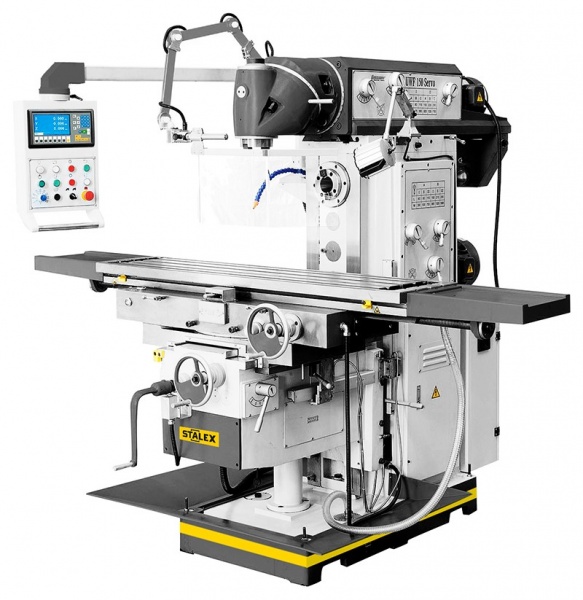

Широкоуниверсальный фрезерный станок предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием ме-таллов и полимерных материалов.
Широкоуниверсальный фрезерный станок для тяжелых работ
Высокая жесткость конструкции станка
Жесткая конструкция вертикальной фрезерной головы без пиноли
Автоматическая подача и ускоренное перемещение стола по 3-м координатам
Цифровая индикация по осям X/Y/Z
Серводвигатель перемещения по осям X/Y
Встроенное устройство подвода СОЖ и поддон для сбора стружки
Лампа местного освещения
Централизованная смазка по осям X/Y
Изготовлен по стандарту СЕ
Электрокомпоненты Schneider electric
Комплект поставки
1) Цанговый патрон с набором из 8 цанг (4-16мм)
2) УЦИ по трем осям
3) Автоподача стола по осям X/Y
4) Электромотор подъема стола
5) Машинные тиски 160 мм
6) Оправка для горизонтального фрезерования.
7) Зажимная тяга -2шт.
8) Система подвода СОЖ
9) Поддон для сбора стружки
10) Инструкция по эксплуатации
Широкоуниверсальный фрезерный станок для тяжелых работ
Высокая жесткость конструкции станка
Жесткая конструкция вертикальной фрезерной головы без пиноли
Автоматическая подача и ускоренное перемещение стола по 3-м координатам
Цифровая индикация по осям X/Y/Z
Серводвигатель перемещения по осям X/Y
Встроенное устройство подвода СОЖ и поддон для сбора стружки
Лампа местного освещения
Централизованная смазка по осям X/Y
Изготовлен по стандарту СЕ
Электрокомпоненты Schneider electric
Комплект поставки
1) Цанговый патрон с набором из 8 цанг (4-16мм)
2) УЦИ по трем осям
3) Автоподача стола по осям X/Y
4) Электромотор подъема стола
5) Машинные тиски 160 мм
6) Оправка для горизонтального фрезерования.
7) Зажимная тяга -2шт.
8) Система подвода СОЖ
9) Поддон для сбора стружки
10) Инструкция по эксплуатации
|
Габариты, мм
|
2550х2150х2150 |
|
Мощность двигателя, кВт
|
5.5/4.0 |
|
Конус шпинделя
|
ISO50 |
|
Напряжение питания, В
|
380 |
|
Размер стола, мм
|
1600x360 |
|
Ход стола по оси Х, мм
|
1300 |
|
Ход стола по оси Y, мм
|
300 |
|
Ход стола по оси Z, мм
|
400 |
|
Макс. диаметр торцевого фрезерования, мм
|
125 |
|
Макс. диаметр концевой фрезы, мм
|
35 |
|
Угол наклона фрезерной головки
|
от -45° до +45° |
|
Расстояние шпиндель-стол, мм
|
145-545 |
|
Т-образный паз, мм
|
14-80 (3) |
|
Частота вращения верт. шпинделя, об/мин
|
60-1750 (12) |
|
Частота вращения горизонт. шпинделя, об/мин
|
60-1800 (12) |
