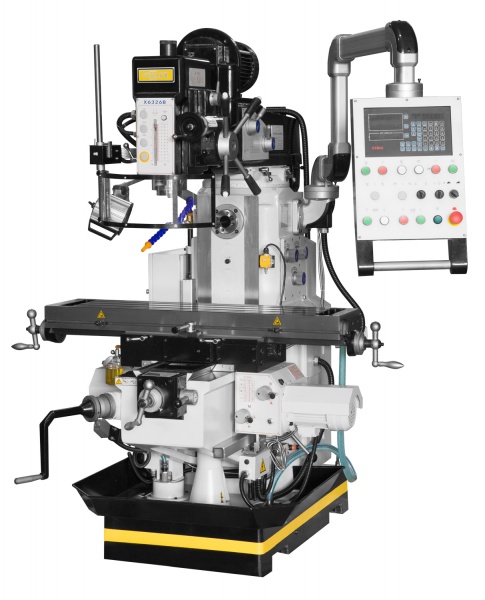

Универсально-фрезерный станок предназначен для фрезерования, сверления, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов.
Особенности:
o Вертикальный и горизонтальный шпинделиo Макс. радиальное биение переднего конца шпинделя – 0,01 мм
o Усиленные упорные подшипники шпинделя
o Автоматический ход пиноли
o Режим резьбонарезания
o Правое и левое вращение шпинделя
o Цифровая индикация перемещения по оси X, Y, Z
o Наклон головки на угол ± 45° влево/вправо
o Точная регулировка подачи по оси Z
o Автоматическая подача по оси X, Y, Z
o Встроенное устройство подвода СОЖ и поддон для сбора стружки
o Лампа освещения
Устройство цифровой индикации X POS DRO 3:
X POS DRO 3
Количество осей
3
Цена деления
0,005 мм
Количество знаков
8
Быстродействие
60 м/мин
Погрешность дискретности
±1 знак
Напряжение питания
93-250 В
Комплект поставки*
1) Сверлильный патрон 16 мм
2) Оправка сверлильного патрона
3) УЦИ по 3-м осям
4) Переходные оправки ISO40/Mk-4, ISO40/Mk-3, ISO40/Mk-2
5) Оправка торцевой фрезы ISO40/ 32 мм
6) Цанговый патрон ISO40 с набором из 8 цанг 4, 5, 6, 8, 10, 12, 14, 16 мм
7) Клин сверлильного патрона
8) Ключ 21/24
9) Зажимная тяга, 2 шт.
10) Оправка для горизонтального фрезерования,2 шт.
11) Лампа местного освещения
12) Система подвода СОЖ
13) Инструкция по эксплуатации
14) Сертификат точности
15) Упаковочный лист
* Производитель оставляет за собой право вносить изменения в конструкцию станка и его комплектацию без предварительного уведомления потребителя
Особенности:
o Вертикальный и горизонтальный шпинделиo Макс. радиальное биение переднего конца шпинделя – 0,01 мм
o Усиленные упорные подшипники шпинделя
o Автоматический ход пиноли
o Режим резьбонарезания
o Правое и левое вращение шпинделя
o Цифровая индикация перемещения по оси X, Y, Z
o Наклон головки на угол ± 45° влево/вправо
o Точная регулировка подачи по оси Z
o Автоматическая подача по оси X, Y, Z
o Встроенное устройство подвода СОЖ и поддон для сбора стружки
o Лампа освещения
Устройство цифровой индикации X POS DRO 3:
X POS DRO 3
Количество осей
3
Цена деления
0,005 мм
Количество знаков
8
Быстродействие
60 м/мин
Погрешность дискретности
±1 знак
Напряжение питания
93-250 В
Комплект поставки*
1) Сверлильный патрон 16 мм
2) Оправка сверлильного патрона
3) УЦИ по 3-м осям
4) Переходные оправки ISO40/Mk-4, ISO40/Mk-3, ISO40/Mk-2
5) Оправка торцевой фрезы ISO40/ 32 мм
6) Цанговый патрон ISO40 с набором из 8 цанг 4, 5, 6, 8, 10, 12, 14, 16 мм
7) Клин сверлильного патрона
8) Ключ 21/24
9) Зажимная тяга, 2 шт.
10) Оправка для горизонтального фрезерования,2 шт.
11) Лампа местного освещения
12) Система подвода СОЖ
13) Инструкция по эксплуатации
14) Сертификат точности
15) Упаковочный лист
* Производитель оставляет за собой право вносить изменения в конструкцию станка и его комплектацию без предварительного уведомления потребителя
|
Габариты, мм
|
1580×1450×2150 |
|
Мощность двигателя, кВт
|
2.2/2.2 |
|
Конус шпинделя
|
ISO40 |
|
Напряжение питания, В
|
380 |
|
Размер стола, мм
|
1120x260 |
|
Ход стола по оси Х, мм
|
600 |
|
Ход стола по оси Y, мм
|
300 |
|
Макс. диаметр сверления (Ст. 3), мм
|
40 |
|
Макс. диаметр торцевого фрезерования, мм
|
125 |
|
Макс. диаметр концевой фрезы, мм
|
25 |
|
Ход пиноли шпинделя, мм
|
120 |
|
Сверлильный патрон, мм
|
16 |
|
Угол наклона фрезерной головки
|
от -45° до +45° |
|
Расстояние шпиндель-стойка, мм
|
200-550 |
|
Расстояние шпиндель-стол, мм
|
80-420 |
|
Т-образный паз, мм
|
14 (3) |
|
Частота вращения верт. шпинделя, об/мин
|
67-2010 |
|
Макс. диаметр резьбонарезания
|
M16 |
|
Частота вращения горизонт. шпинделя, об/мин
|
40-1300 |
