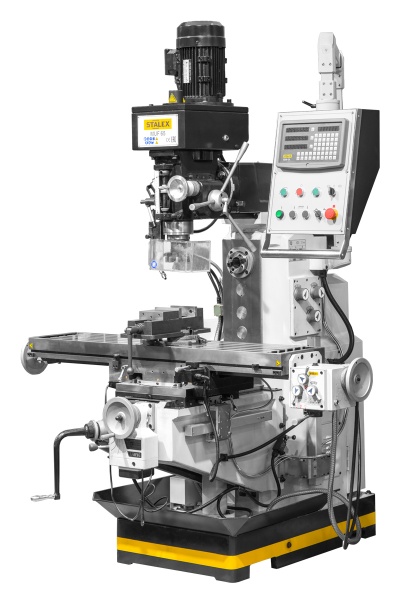

Универсально-фрезерный станок предназначен для фрезерования, сверления и т.п. обрабатываемых резанием металлов и полимерных материалов.
o Вертикальный и горизонтальный шпиндель
o Усиленные упорные подшипники шпинделя
o Вращение вертикального шпинделя через редуктор с зубчатым приводом
o Автоматическая подача по оси Х/Y
o Автоматическая подача по оси Z
o Поворот стола в горизонтальной плоскости ±45
o Электромотор по оси Z
o Встроенное устройство подвода СОЖ
o Лампа местного освещения
o Стандарт СЕ
o Электрокомпоненты Siemens
Комплект поставки
1) Сверлильный патрон 16 мм
2) Оправка сверлильного патрона
3) Автоподачи по осям X/Y
4) Зажимная тяга, 2 шт.
5) Тиски 160 мм
6) Цанговый патрон с набором цанг ER32/ISO40
7) Оправка для горизонтального фрезерования.
8) Лампа местного освещения
9) Система подачи СОЖ
10) Инструмент для обслуживания
11) УЦИ по трем осям
o Вертикальный и горизонтальный шпиндель
o Усиленные упорные подшипники шпинделя
o Вращение вертикального шпинделя через редуктор с зубчатым приводом
o Автоматическая подача по оси Х/Y
o Автоматическая подача по оси Z
o Поворот стола в горизонтальной плоскости ±45
o Электромотор по оси Z
o Встроенное устройство подвода СОЖ
o Лампа местного освещения
o Стандарт СЕ
o Электрокомпоненты Siemens
Комплект поставки
1) Сверлильный патрон 16 мм
2) Оправка сверлильного патрона
3) Автоподачи по осям X/Y
4) Зажимная тяга, 2 шт.
5) Тиски 160 мм
6) Цанговый патрон с набором цанг ER32/ISO40
7) Оправка для горизонтального фрезерования.
8) Лампа местного освещения
9) Система подачи СОЖ
10) Инструмент для обслуживания
11) УЦИ по трем осям
|
Габариты, мм
|
1580x1450x2100 |
|
Мощность двигателя, кВт
|
1.5/2.2 |
|
Конус шпинделя
|
ISO40 |
|
Напряжение питания, В
|
380 |
|
Размер стола, мм
|
1270x280 |
|
Ход стола по оси Х, мм
|
750 (680) |
|
Ход стола по оси Y, мм
|
230 |
|
Ход стола по оси Z, мм
|
360 |
|
Макс. диаметр сверления (Ст. 3), мм
|
25 |
|
Макс. диаметр торцевого фрезерования, мм
|
100 |
|
Макс. диаметр концевой фрезы, мм
|
25 |
|
Ход пиноли шпинделя, мм
|
120 |
|
Сверлильный патрон, мм
|
16 |
|
Угол наклона фрезерной головки
|
от -45° до +45° |
|
Расстояние шпиндель-стойка, мм
|
220-600 |
|
Расстояние шпиндель-стол, мм
|
35-370 |
|
Т-образный паз, мм
|
14 (5) |
|
Частота вращения верт. шпинделя, об/мин
|
90-2000 (8) |
|
Частота вращения горизонт. шпинделя, об/мин
|
40-1300 |
