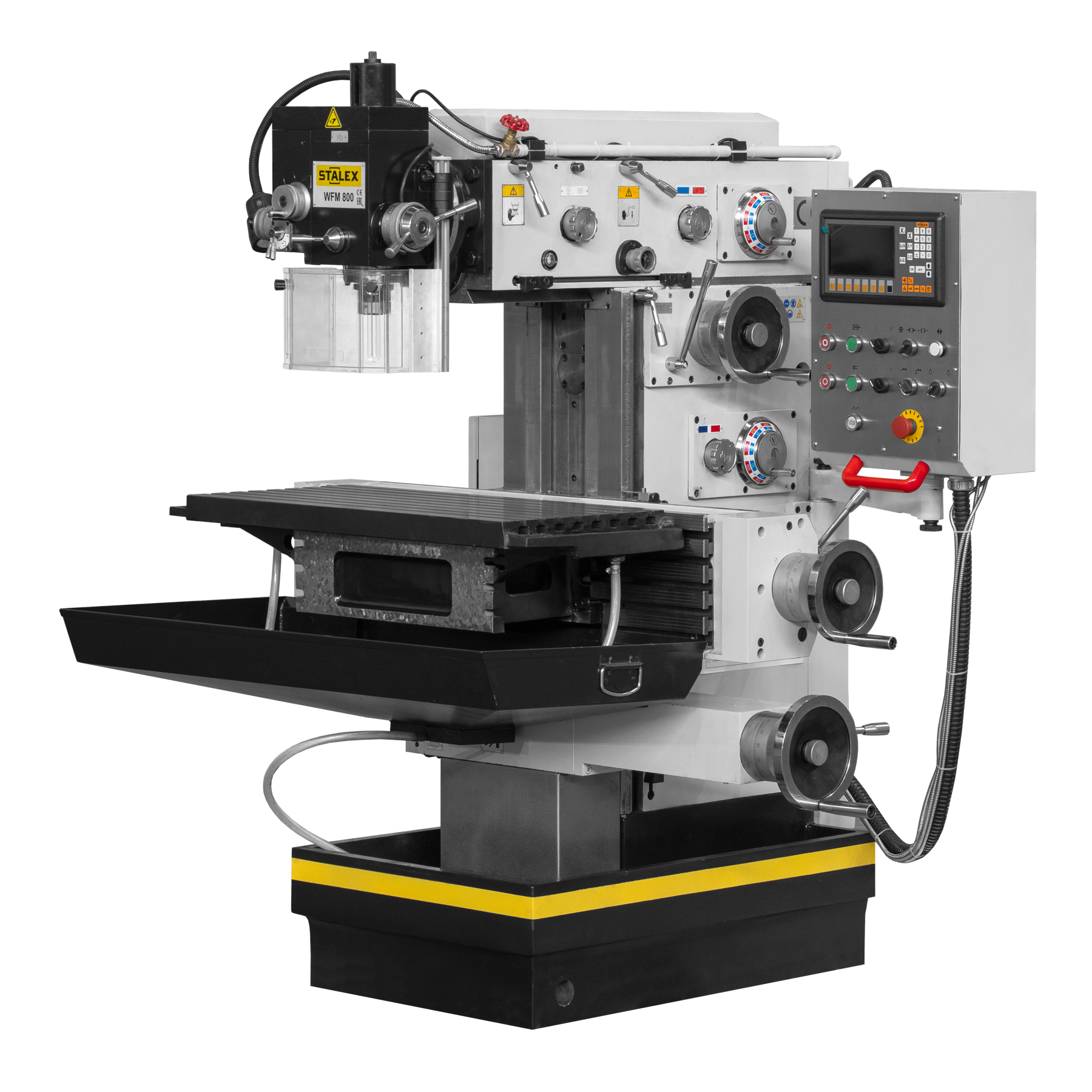

Универсально-фрезерный станок WFM 800 предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.
Особенности:
• Высокая жесткость конструкции станка
• Удобное расположение органов управления станка с одной стороны
• Вертикальный и горизонтальный шпиндели
• Наклон вертикальной головки влево/вправо
• Автоматическая подача по оси Z
• Ускоренное перемещение стола по 3м координатам
• УЦИ по осям X, Y, Z (Sino)
• Встроенное устройство подвода СОЖ и поддон для сбора стружки
• Лампа местного освещения
• Управляемое перемещение фрезерного стола по 3-м координатам
• Централизованная система смазки фрезерного стола
• Электрокомпоненты Schneider electric
• Изготовлен по стандарту СЕ
Комплект поставки
1) Пульт управления нового образца с УЦИ
2) Зажимная тяга М16
3) Переходник ISO40/MT3
4) Переходник ISO40/MT2
5) Цанговый патрон ISO40-ER32 с набором цанг 7 шт.(4-16мм)
6) Опора для горизонтального фрезерования
7) Оправки для горизонтального фрезерования: : ISO 40/ 22 мм; ISO 40/ 27 мм
8) Система подвода СОЖ
9) Сертификат точности
10) Поддон для сбора стружки
11) Инструкция по эксплуатации
12) Лампа LED местного освещения
Особенности:
• Высокая жесткость конструкции станка
• Удобное расположение органов управления станка с одной стороны
• Вертикальный и горизонтальный шпиндели
• Наклон вертикальной головки влево/вправо
• Автоматическая подача по оси Z
• Ускоренное перемещение стола по 3м координатам
• УЦИ по осям X, Y, Z (Sino)
• Встроенное устройство подвода СОЖ и поддон для сбора стружки
• Лампа местного освещения
• Управляемое перемещение фрезерного стола по 3-м координатам
• Централизованная система смазки фрезерного стола
• Электрокомпоненты Schneider electric
• Изготовлен по стандарту СЕ
Комплект поставки
1) Пульт управления нового образца с УЦИ
2) Зажимная тяга М16
3) Переходник ISO40/MT3
4) Переходник ISO40/MT2
5) Цанговый патрон ISO40-ER32 с набором цанг 7 шт.(4-16мм)
6) Опора для горизонтального фрезерования
7) Оправки для горизонтального фрезерования: : ISO 40/ 22 мм; ISO 40/ 27 мм
8) Система подвода СОЖ
9) Сертификат точности
10) Поддон для сбора стружки
11) Инструкция по эксплуатации
12) Лампа LED местного освещения
|
Габариты, мм
|
1460х2080х1720 |
|
Мощность двигателя, кВт
|
3,0 |
|
Конус шпинделя
|
ISO 40 DIN2080 |
|
Напряжение питания, В
|
380 |
|
Размер стола, мм
|
950x250/800x400 |
|
Ход стола по оси Х, мм
|
500 |
|
Ход стола по оси Y, мм
|
400 |
|
Ход стола по оси Z, мм
|
350 |
|
Ход пиноли шпинделя, мм
|
60 |
|
Угол наклона фрезерной головки
|
от -90° до +90° |
|
Расстояние шпиндель-стойка, мм
|
520 |
|
Расстояние шпиндель-стол, мм
|
5-405/35-435 |
|
Т-образный паз, мм
|
14/45 |
|
Частота вращения верт. шпинделя, об/мин
|
40-2000 (18) |
|
Частота вращения горизонт. шпинделя, об/мин
|
40-2000 (18) |
