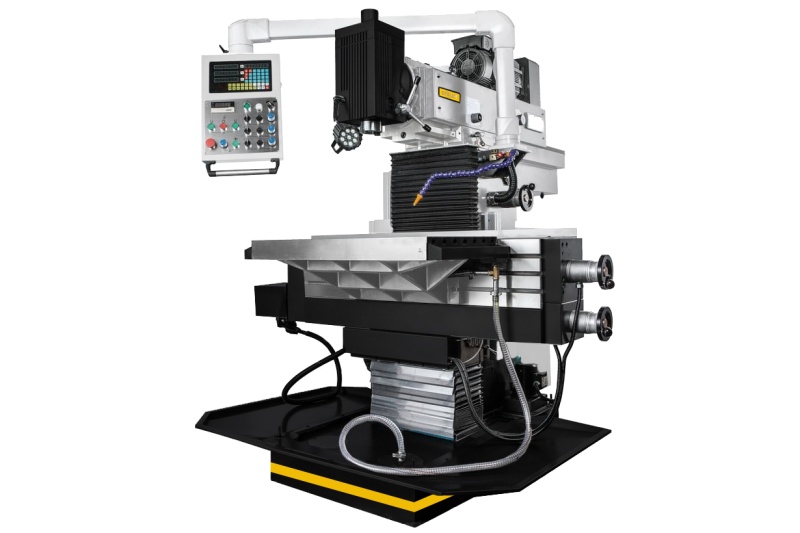

Универсально-фрезерный станок WFM 850 Servo предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.
Особенности:
Высокая жесткость конструкции станка
Удобное расположение органов управления станка с одной стороны
Вертикальный и горизонтальный шпиндели
Наклон вертикальной головки влево/вправо
Автоматическая подача и ускоренное перемещение стола по 3-м координатам(сервомоторы)ШВП
УЦИ по осям X, Y, Z (Sino)
Встроенное устройство подвода СОЖ и поддон для сбора стружки
Лампа местного освещения
Управляемое перемещение фрезерного стола по 3-м координатам
Централизованная система смазки фрезерного стола
Электрокомпоненты Schneider electric
Изготовлен по стандарту СЕ
Комплект поставки
Пульт управления нового образца с УЦИ
Зажимная тяга M16
Переходник ISO40/MT3
Переходник ISO40/MT2
Цанговый патрон ISO40-Er32 с набором цанг 8 шт.(2-12мм)
Опора для горизонтального фрезерования
Оправки для горизонтального фрезерования: ISO 40/ 16 мм; ISO 40/ 22 мм; ISO 40/ 27 мм; ISO 40/ 32 мм
Система подвода СОЖ
Сертификат точности
Поддон для сбора стружки
Инструкция по эксплуатации
Лампа LED местного освещения
Особенности:
Высокая жесткость конструкции станка
Удобное расположение органов управления станка с одной стороны
Вертикальный и горизонтальный шпиндели
Наклон вертикальной головки влево/вправо
Автоматическая подача и ускоренное перемещение стола по 3-м координатам(сервомоторы)ШВП
УЦИ по осям X, Y, Z (Sino)
Встроенное устройство подвода СОЖ и поддон для сбора стружки
Лампа местного освещения
Управляемое перемещение фрезерного стола по 3-м координатам
Централизованная система смазки фрезерного стола
Электрокомпоненты Schneider electric
Изготовлен по стандарту СЕ
Комплект поставки
Пульт управления нового образца с УЦИ
Зажимная тяга M16
Переходник ISO40/MT3
Переходник ISO40/MT2
Цанговый патрон ISO40-Er32 с набором цанг 8 шт.(2-12мм)
Опора для горизонтального фрезерования
Оправки для горизонтального фрезерования: ISO 40/ 16 мм; ISO 40/ 22 мм; ISO 40/ 27 мм; ISO 40/ 32 мм
Система подвода СОЖ
Сертификат точности
Поддон для сбора стружки
Инструкция по эксплуатации
Лампа LED местного освещения
|
Габариты, мм
|
1600х1800х2000 |
|
Мощность двигателя, кВт
|
5.5 |
|
Конус шпинделя
|
ISO 40 DIN2080 |
|
Напряжение питания, В
|
380 |
|
Размер стола, мм
|
850x450/1190x250 |
|
Ход стола по оси Х, мм
|
600 |
|
Ход стола по оси Y, мм
|
450 |
|
Ход стола по оси Z, мм
|
450 |
|
Ход пиноли шпинделя, мм
|
60 |
|
Угол наклона фрезерной головки
|
от -90° до +90° |
|
Расстояние шпиндель-стол, мм
|
120-530/70-520 |
|
Т-образный паз, мм
|
14/63 |
|
Частота вращения верт. шпинделя, об/мин
|
260-2000 |
|
Частота вращения горизонт. шпинделя, об/мин
|
40-260 |
