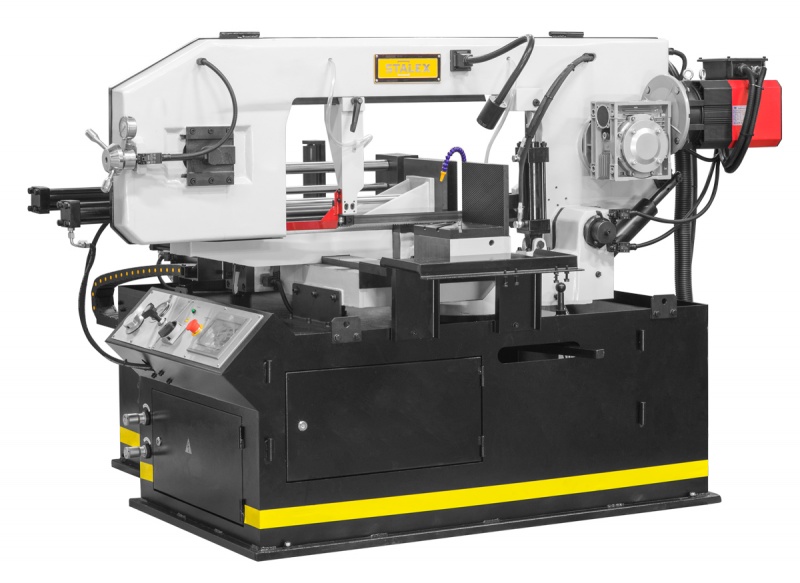

Автоматический ленточнопильный станок, предназначен для пиления труб максимальным диаметром 330 мм и прямоугольной профильной заготовки 460x250 мм под углом 90°.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».
В стандартную комплектацию входят:
- Ленточнопильный станок
- Ленточнопильное полотно, установленное на станке
- Сенсорный экран панели управления
- Гидравлические зажимные тиски (дополнительным гидравлическим прижимом для пакетной резки не комплектуется)
- Автоматический зажим и подача материала в зону резания, гидравлический привод с PLC контроллером
- Гидроцилиндр подъёма пильной рамы
- Регулировка подачи пильной рамы
- Лампа дополнительного освещения
- Механическое натяжение полотна
- Индикатор натяжения полотна (тензометр)
- Серводвигатель для плавной регулировки скорость вращения полотна 15-90 м/мин
- Система охлаждения режущего инструмента и заготовки
- Трехметровый подающий платформа (рольганг) – 1шт
- Трехметровая принимающая платформа (рольганг) – 1шт
- Механическое ограждение (эффективная защита оператора)
Основные элементы
- Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.
- Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Макс. единичный ход подающих гидравлических тисков – 500мм
- Станок управляется трёхфазным двигателем.
- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 15-90 м/мин.
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
- Термозащита электродвигателя.
- Высота от пола до основания тисков – 850мм.
- Система смазки и охлаждения полотна
- Гидравлическая система регулирования усилия резания.
- Автоматическое подъём рамы при завершении резки.
...
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».
В стандартную комплектацию входят:
- Ленточнопильный станок
- Ленточнопильное полотно, установленное на станке
- Сенсорный экран панели управления
- Гидравлические зажимные тиски (дополнительным гидравлическим прижимом для пакетной резки не комплектуется)
- Автоматический зажим и подача материала в зону резания, гидравлический привод с PLC контроллером
- Гидроцилиндр подъёма пильной рамы
- Регулировка подачи пильной рамы
- Лампа дополнительного освещения
- Механическое натяжение полотна
- Индикатор натяжения полотна (тензометр)
- Серводвигатель для плавной регулировки скорость вращения полотна 15-90 м/мин
- Система охлаждения режущего инструмента и заготовки
- Трехметровый подающий платформа (рольганг) – 1шт
- Трехметровая принимающая платформа (рольганг) – 1шт
- Механическое ограждение (эффективная защита оператора)
Основные элементы
- Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.
- Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Макс. единичный ход подающих гидравлических тисков – 500мм
- Станок управляется трёхфазным двигателем.
- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 15-90 м/мин.
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
- Термозащита электродвигателя.
- Высота от пола до основания тисков – 850мм.
- Система смазки и охлаждения полотна
- Гидравлическая система регулирования усилия резания.
- Автоматическое подъём рамы при завершении резки.
...
|
Габариты, мм
|
6470x2260x1450 |
|
Мощность двигателя, кВт
|
1.5/2.2 |
|
Угол поворота
|
от 0° до 60° |
|
Привод
|
Зубчатый |
|
Скорость движения полотна, м/мин
|
15-90 |
|
Размер полотна, мм
|
34x1.1x3960 |
|
Макс. размер круглого профиля, 90°, мм
|
330 |
|
Макс. размер круглого профиля, +45°, мм
|
305 |
|
Макс. размер круглого профиля, +60°, мм
|
205 |
|
Макс. размер прямоугольного профиля, 90°, мм
|
460x250 |
|
Макс. размер прямоугольного профиля, +45°, мм
|
305x250 |
|
Макс. размер прямоугольного профиля, +60°, мм
|
205x250 |
