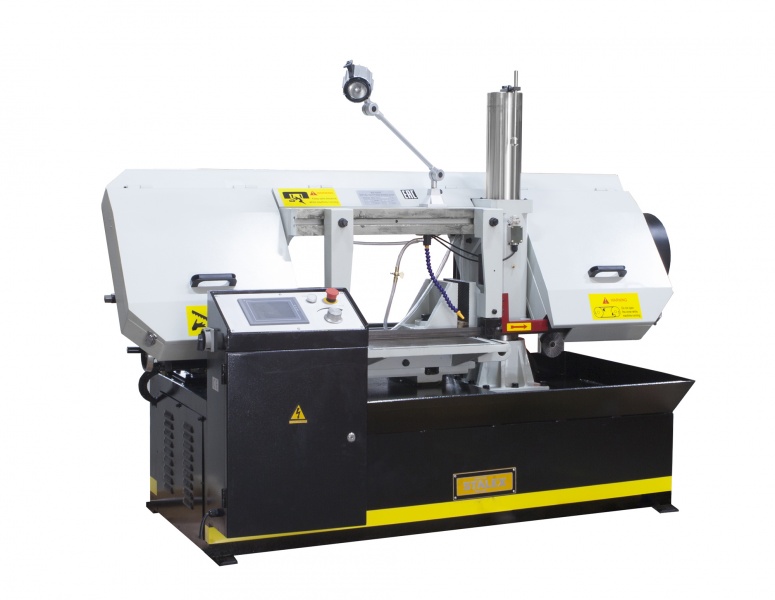

Модель Stalex BS-5030 является гидравлическим ленточнопильным станком, колонного одностоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб, металлических заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500x300 мм под углом 90°.
Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо механической подачи тисков, гидравлический ход тисков для быстрого зажима составляет 60 мм. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами.
Основные элементы
- Угол пиления заготовок 90°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двигателем.
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
- Сенсорный дисплей управления
- Индикатор повреждения станка и полотна
- 4 скорости вращения полотна
- Подсветка зоны резания
Ленточное полотно: Движение ленты осуществляется в 4-х режимах (30, 50, 75 и 90 м/мин)
Процесс пиления:
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулируемая подача СОЖ в зону резания
- На мониторе размещена функция счётчика реза (заготовок)
- Так же на мониторе возможно установить высоту поднятия рамы (в секундах), либо механически выставить высоту поднятия рамы концевиком
- Расстояние движения направляющих по салазкам – составляет 530 мм
Дополнительный прижим для пакетной резки для BS-5030
Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков.
Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в с...
Полуавтоматический ленточнопильный станок, предназначен для пиления труб, металлических заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500x300 мм под углом 90°.
Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо механической подачи тисков, гидравлический ход тисков для быстрого зажима составляет 60 мм. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами.
Основные элементы
- Угол пиления заготовок 90°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двигателем.
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
- Сенсорный дисплей управления
- Индикатор повреждения станка и полотна
- 4 скорости вращения полотна
- Подсветка зоны резания
Ленточное полотно: Движение ленты осуществляется в 4-х режимах (30, 50, 75 и 90 м/мин)
Процесс пиления:
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулируемая подача СОЖ в зону резания
- На мониторе размещена функция счётчика реза (заготовок)
- Так же на мониторе возможно установить высоту поднятия рамы (в секундах), либо механически выставить высоту поднятия рамы концевиком
- Расстояние движения направляющих по салазкам – составляет 530 мм
Дополнительный прижим для пакетной резки для BS-5030
Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков.
Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в с...
|
Габариты, мм
|
2200х1350х1700 |
|
Мощность двигателя, кВт
|
3.0 |
|
Угол поворота
|
0° |
|
Привод
|
Клиноременной |
|
Скорость движения полотна, м/мин
|
30,50,75,90 |
|
Размер полотна, мм
|
34x1.1x4180 |
|
Макс. размер круглого профиля, 90°, мм
|
300 |
|
Макс. размер прямоугольного профиля, 90°, мм
|
500x300 |
