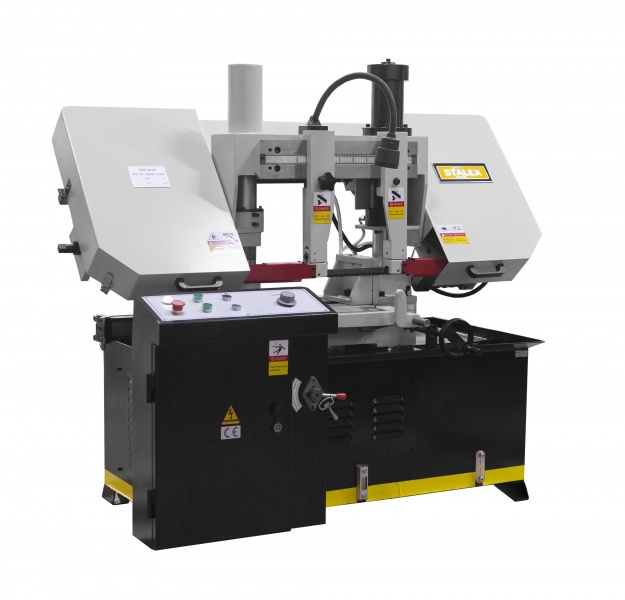

Модель Stalex TBK-4228 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом 90°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вверх-вниз перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
В стандартную комплектацию входят:
- ленточнопильный станок
- ленточнопильное полотно, установленное на станке
- регулируемый упор - 240 мм
- мобильная стойка с роликом
Основные элементы
- Угол пиления заготовок 90°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двигателем.
- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- Тиски гидравлические с возможностью быстрого зажима заготовок
- 3 скорости вращения полотна
- Подсветка зоны резания
- Клиноременной привод
- Автоматическое отключение при завершении резки
Вспомогательный стол с роликом подачи
Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка.
В тумбе станка размещён бак для стружки и слива СОЖ
Механическое натяжение
Рычаг регулировки натяжения полотна
Гидравлические тиски
Две направляющие переме...
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом 90°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вверх-вниз перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
В стандартную комплектацию входят:
- ленточнопильный станок
- ленточнопильное полотно, установленное на станке
- регулируемый упор - 240 мм
- мобильная стойка с роликом
Основные элементы
- Угол пиления заготовок 90°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двигателем.
- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- Тиски гидравлические с возможностью быстрого зажима заготовок
- 3 скорости вращения полотна
- Подсветка зоны резания
- Клиноременной привод
- Автоматическое отключение при завершении резки
Вспомогательный стол с роликом подачи
Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка.
В тумбе станка размещён бак для стружки и слива СОЖ
Механическое натяжение
Рычаг регулировки натяжения полотна
Гидравлические тиски
Две направляющие переме...
|
Габариты, мм
|
2200x1400x1600 |
|
Мощность двигателя, кВт
|
3.0 |
|
Угол поворота
|
0° |
|
Привод
|
Клиноременной |
|
Скорость движения полотна, м/мин
|
27,45,69 |
|
Размер полотна, мм
|
27x0.9x3505 |
|
Макс. размер круглого профиля, 90°, мм
|
280 |
|
Макс. размер прямоугольного профиля, 90°, мм
|
280x280 |
Наличие
