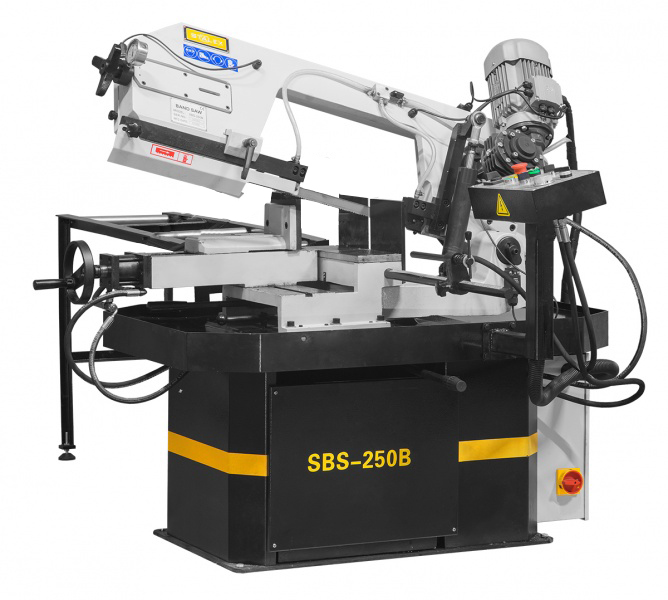

Модель Stalex SBS-250B является полуавтоматическим ленточнопильным станок, предназначенным для пиления профильных заготовок в серийном производстве и сплошных заготовок в штучных выпусках.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок.
Станок Stalex SBS-250B позволяет делать распилы заготовок диаметром до 250мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила (т.е. поворота рамы пилы по градусной линейке относительно неподвижных тисков).
Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение трёхлучевой ручкой, механический узел натяжения полотна имеет датчик натяжения полотна.
Используя данную модель, имеющую гидравлические регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Гидравлические тиски автоматизируют процесс фиксации и снятия заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в мелкосерийном производстве.
Ленточное полотно:
Движение ленты осуществляется через зубчатый привод с регулировкой скорости вращения полотна (53 и 79 м/мин)
Процесс пиления:
• Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
• Регулировка угла поворота вдоль шкалы
• Регулируемая подача СОЖ в зону резания
Стандартная комплектация для Stalex SBS-250B:
• Поворотный стол с возможность поворота -45°…0°…+60
• Подвижные направляющие с твердосплавными пластинками
• Перепускной клапан плавная регулировка опускания пильной рамы
• Гидравлические тиски
• Скорость вращения пилы, 53 и 79 м/мин
• Ручное натяжение ленты
• Мерный упор - 500 мм
• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
• Пила ленточная квалитет М42
Основные элементы cтанка Stalex SBS-250B:
• Литая чугунная рама гарантирует жесткость станка и гасит вибрации
• Опускание рамы осуществляется при помощи гидростанции и веса рамы
• Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
• Плавная регулиров...
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок.
Станок Stalex SBS-250B позволяет делать распилы заготовок диаметром до 250мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила (т.е. поворота рамы пилы по градусной линейке относительно неподвижных тисков).
Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение трёхлучевой ручкой, механический узел натяжения полотна имеет датчик натяжения полотна.
Используя данную модель, имеющую гидравлические регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Гидравлические тиски автоматизируют процесс фиксации и снятия заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в мелкосерийном производстве.
Ленточное полотно:
Движение ленты осуществляется через зубчатый привод с регулировкой скорости вращения полотна (53 и 79 м/мин)
Процесс пиления:
• Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
• Регулировка угла поворота вдоль шкалы
• Регулируемая подача СОЖ в зону резания
Стандартная комплектация для Stalex SBS-250B:
• Поворотный стол с возможность поворота -45°…0°…+60
• Подвижные направляющие с твердосплавными пластинками
• Перепускной клапан плавная регулировка опускания пильной рамы
• Гидравлические тиски
• Скорость вращения пилы, 53 и 79 м/мин
• Ручное натяжение ленты
• Мерный упор - 500 мм
• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
• Пила ленточная квалитет М42
Основные элементы cтанка Stalex SBS-250B:
• Литая чугунная рама гарантирует жесткость станка и гасит вибрации
• Опускание рамы осуществляется при помощи гидростанции и веса рамы
• Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
• Плавная регулиров...
|
Габариты, мм
|
1300х750х1150/1420x810x1490 |
|
Мощность двигателя, кВт
|
0.85/1.1 |
|
Угол поворота
|
от 0° до 60° |
|
Привод
|
Зубчатый |
|
Скорость движения полотна, м/мин
|
48,72 |
|
Размер полотна, мм
|
27x0.9x2750 |
|
Макс. размер круглого профиля, 90°, мм
|
250 |
|
Макс. размер круглого профиля, +45°, мм
|
190 |
|
Макс. размер круглого профиля, +60°, мм
|
120 |
|
Макс. размер прямоугольного профиля, 90°, мм
|
280x230 |
|
Макс. размер прямоугольного профиля, +45°, мм
|
180x230 |
|
Макс. размер прямоугольного профиля, +60°, мм
|
115x230 |
