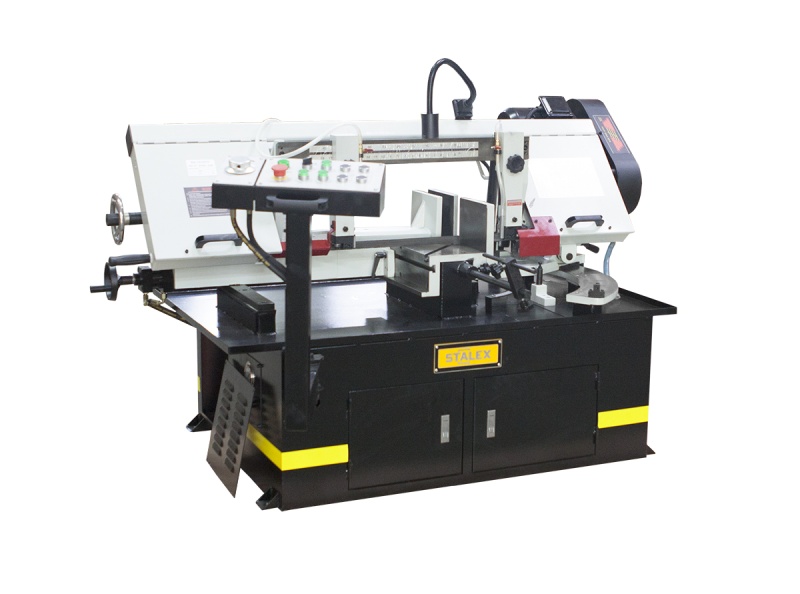

Модель Stalex BS-1018TH является полуавтоматическим ленточнопильным станок, предназначенным для пиления профильных заготовок в серийном производстве и сплошных заготовок в штучных выпусках.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Полотно натягивается с помощью натяжного шкива.
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок.
Используя данную модель, имеющую гидравлические регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Гидравлические тиски автоматизируют процесс фиксации и снятия заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок Stalex BS-1018ТH разработан для резки черных металлов и других материалов с целиковым, полым или профильным сечением, конструкция позволяет делать макс. распилы полых заготовок (труб) диаметром до 260мм, с поворотом рамы в обе стороны -45°… 0 …+45° …+60°.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок имеет неподвижные тиски и поворотный механизм рамы, для пиления под углом необходимо изменить положение рамы относительно неподвижных тисков. Высота полотна 27мм позволяет пилить c высокой точностью и параллельностью полые и профильные заготовки под различными углами, в том числе и сплошные заготовки.
Данная модель находит широкое применение благодаря максимальной загрузки станка (макс. ёмкость), что позволяет применять станок в серийном и мелкосерийном производстве. Система СОЖ в стандартной комплектации, регулировка скорости осуществляется с помощью ступенчатого шкива (4 режима скорости).
Модель Stalex BS-1018ТH реализует все преимущества ленточнопильных станков:
Возможность поворота в обе стороны -45°… 0 …+45° …+60°.
Подвижные направляющие с твердосплавными пластинками
Скорость вращения пилы, фиксированная 24, 52, 78, 109 м/мин
Ручное натяжение ленты
Гидравлические тиски станка имеют закаленный и отшлифованный червяк и бронзовое червячное колесо, для длительного срока эксплуатации
Гидравлическая система опускания рамы + автоматическое отключение в нижней точке реза
Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
Концевые выключатели при открытии крышек + регулируемый мерный упор для заготовок
Пила ленточная квалитет М42 в комплектации (для запуска и начало работы)
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Полотно натягивается с помощью натяжного шкива.
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок.
Используя данную модель, имеющую гидравлические регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Гидравлические тиски автоматизируют процесс фиксации и снятия заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок Stalex BS-1018ТH разработан для резки черных металлов и других материалов с целиковым, полым или профильным сечением, конструкция позволяет делать макс. распилы полых заготовок (труб) диаметром до 260мм, с поворотом рамы в обе стороны -45°… 0 …+45° …+60°.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок имеет неподвижные тиски и поворотный механизм рамы, для пиления под углом необходимо изменить положение рамы относительно неподвижных тисков. Высота полотна 27мм позволяет пилить c высокой точностью и параллельностью полые и профильные заготовки под различными углами, в том числе и сплошные заготовки.
Данная модель находит широкое применение благодаря максимальной загрузки станка (макс. ёмкость), что позволяет применять станок в серийном и мелкосерийном производстве. Система СОЖ в стандартной комплектации, регулировка скорости осуществляется с помощью ступенчатого шкива (4 режима скорости).
Модель Stalex BS-1018ТH реализует все преимущества ленточнопильных станков:
Возможность поворота в обе стороны -45°… 0 …+45° …+60°.
Подвижные направляющие с твердосплавными пластинками
Скорость вращения пилы, фиксированная 24, 52, 78, 109 м/мин
Ручное натяжение ленты
Гидравлические тиски станка имеют закаленный и отшлифованный червяк и бронзовое червячное колесо, для длительного срока эксплуатации
Гидравлическая система опускания рамы + автоматическое отключение в нижней точке реза
Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
Концевые выключатели при открытии крышек + регулируемый мерный упор для заготовок
Пила ленточная квалитет М42 в комплектации (для запуска и начало работы)
|
Габариты, мм
|
2120х1310х1220 |
|
Мощность двигателя, кВт
|
1.5 |
|
Угол поворота
|
от -45° до +60° |
|
Привод
|
Клиноременной |
|
Скорость движения полотна, м/мин
|
24, 52, 78, 109 |
|
Размер полотна, мм
|
27х0.9х3660 |
|
Макс. размер круглого профиля, 90°, мм
|
260 |
|
Макс. размер круглого профиля, +45°, мм
|
260 |
|
Макс. размер круглого профиля, +60°, мм
|
155 |
|
Макс. размер прямоугольного профиля, 90°, мм
|
260х430 |
|
Макс. размер прямоугольного профиля, +45°, мм
|
300х200 |
|
Макс. размер прямоугольного профиля, +60°, мм
|
125х125 |
