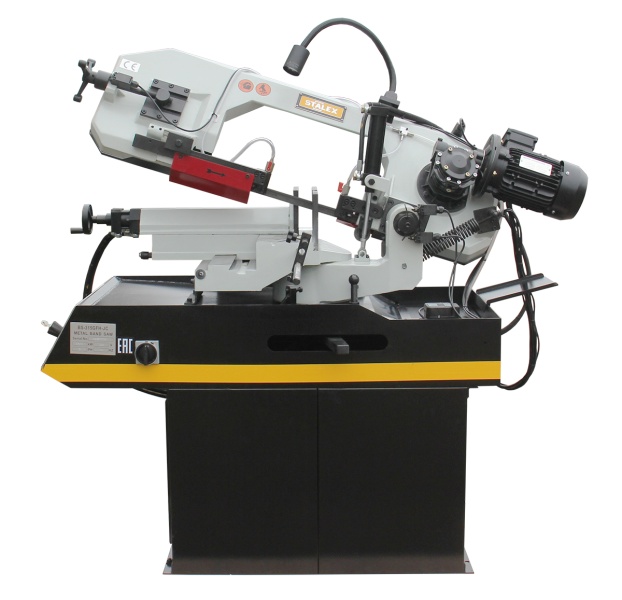

Модель Stalex BS-315GFH-JC является гидравлическим ленточнопильным станком, данная модель популярна среди станков Stalex серии консольных полуавтоматов.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск»
Гидравлические тиски раздвигаются на 315 мм, что позволяет пилить прямоугольною заготовку с размерами, превышающими рабочий просвет подъема пильной рамы.
Основные элементы
- Регулировка угла поворота рамы вдоль шкалы от -45 до +60 градусов, с шагом 1°.
- Опускание и подъем рамы осуществляется за счет гидравлики - автоматически
- Станок управляется трёхфазным двухскоростным двигателем, с двойными обмотками.
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Станок имеет червячную передачу редуктора
- Упор для ограничения длины отрезаемой заготовки до 600мм
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
В стандартной комплектации:
Упор для ограничения длины отрезаемой заготовки до 600мм
Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
Обратная сторона станка:
Лампа освещения
Датчика отключения станка при открытой тыльной крышки рамы
Ролик поддержки
Шильдик станка
Механизм регулировки опускания и отключения рамы в нижней точке пиления
Поворот рамы под углом + 45°
Дополнительно можно приобрести рольганги Stalex Z (1500мм / 2000мм / 3000мм)
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск»
Гидравлические тиски раздвигаются на 315 мм, что позволяет пилить прямоугольною заготовку с размерами, превышающими рабочий просвет подъема пильной рамы.
Основные элементы
- Регулировка угла поворота рамы вдоль шкалы от -45 до +60 градусов, с шагом 1°.
- Опускание и подъем рамы осуществляется за счет гидравлики - автоматически
- Станок управляется трёхфазным двухскоростным двигателем, с двойными обмотками.
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Станок имеет червячную передачу редуктора
- Упор для ограничения длины отрезаемой заготовки до 600мм
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
В стандартной комплектации:
Упор для ограничения длины отрезаемой заготовки до 600мм
Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
Обратная сторона станка:
Лампа освещения
Датчика отключения станка при открытой тыльной крышки рамы
Ролик поддержки
Шильдик станка
Механизм регулировки опускания и отключения рамы в нижней точке пиления
Поворот рамы под углом + 45°
Дополнительно можно приобрести рольганги Stalex Z (1500мм / 2000мм / 3000мм)
|
Габариты, мм
|
1630х900х1550/720х560х600 |
|
Мощность двигателя, кВт
|
0.75/1.1 |
|
Угол поворота
|
от -45° до +60° |
|
Привод
|
Зубчатый |
|
Скорость движения полотна, м/мин
|
40,48,80,96 |
|
Размер полотна, мм
|
27x0.9x2825 |
|
Макс. размер круглого профиля, 90°, мм
|
250 |
|
Макс. размер круглого профиля, +45°, мм
|
210 |
|
Макс. размер круглого профиля, +60°, мм
|
130 |
|
Макс. размер прямоугольного профиля, 90°, мм
|
315x230 |
|
Макс. размер прямоугольного профиля, +45°, мм
|
210x170 |
|
Макс. размер прямоугольного профиля, +60°, мм
|
130x130 |
