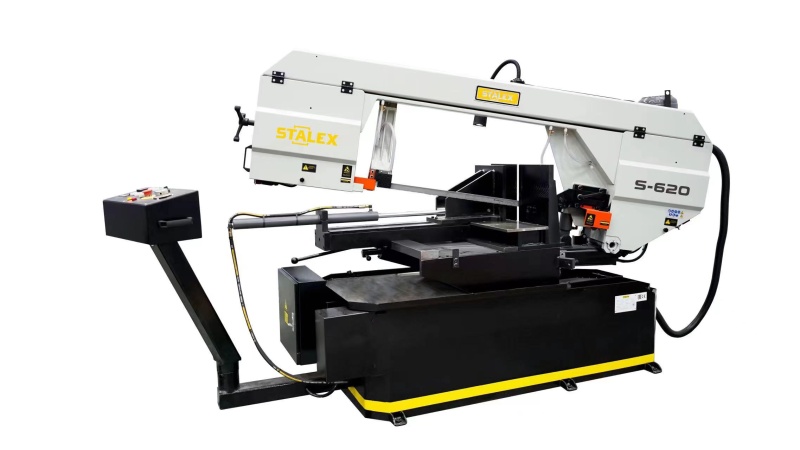

Модель Stalex S-620 является гидравлическим ленточнопильным станком, консольного типа.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск»
Гидравлические тиски раздвигаются на 620 мм, что позволяет пилить прямоугольною заготовку с размерами, превышающими рабочий просвет подъема пильной рамы.
Основные элементы
- Регулировка угла поворота рамы вдоль шкалы от -60 и -45 до +45 и +60 градусов, с шагом 1°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двигателем, с инвертором позволяющим пилить в диапазоне 20 90 м/мин.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Станок имеет червячную передачу редуктора
- Дисковая щётка для очистки полотна от стружки, приводимая движением от движения шкива
Ленточное полотно:
- Движение ленты осуществляется через мотор-редуктор в диапазоне 20 90 м/мин
Процесс пиления:
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулировка угла поворота вдоль шкалы
Механическое натяжение полотна + датчик контроля
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск»
Гидравлические тиски раздвигаются на 620 мм, что позволяет пилить прямоугольною заготовку с размерами, превышающими рабочий просвет подъема пильной рамы.
Основные элементы
- Регулировка угла поворота рамы вдоль шкалы от -60 и -45 до +45 и +60 градусов, с шагом 1°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двигателем, с инвертором позволяющим пилить в диапазоне 20 90 м/мин.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Станок имеет червячную передачу редуктора
- Дисковая щётка для очистки полотна от стружки, приводимая движением от движения шкива
Ленточное полотно:
- Движение ленты осуществляется через мотор-редуктор в диапазоне 20 90 м/мин
Процесс пиления:
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулировка угла поворота вдоль шкалы
Механическое натяжение полотна + датчик контроля
|
Габариты, мм
|
3030x2120x1600 |
|
Мощность двигателя, кВт
|
3.0 |
|
Привод
|
Зубчатый |
|
Размер полотна, мм
|
34х1,1х5200 |
|
Макс. размер круглого профиля, 90°, мм
|
440 |
|
Макс. размер круглого профиля, +45°, мм
|
400 |
|
Макс. размер круглого профиля, +60°, мм
|
280 |
|
Макс. размер прямоугольного профиля, 90°, мм
|
620х440 |
|
Макс. размер прямоугольного профиля, +45°, мм
|
400х400 |
|
Макс. размер прямоугольного профиля, +60°, мм
|
280х280 |
|
Угол резки
|
от -60° до +60° |
