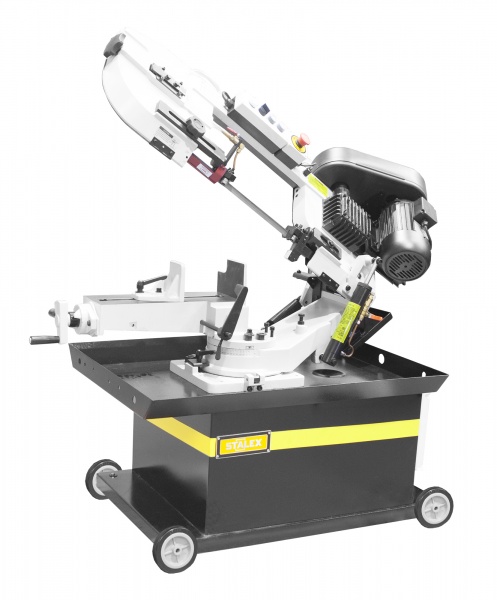

Стандартная модель мобильного ленточнопильного станка, разработана для резки черных металлов и других материалов с целиковым, полым или профильным сечением. Станок позволяет делать распилы заготовок диаметром до 180 мм в полуавтоматическом режиме с ручным возвратом пильной рамы в первоначальное положение. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндрами подач, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Станкам не требуется подключение к источнику сжатого воздуха.
Станки Stalex BS-712 имеют высоту полотна 20мм, в зависимости от комплектации поворот губок тисков или возможность поворота рамы пилы, а также привод клиноременной или зубчатый. Система СОЖ в стандартной комплектации.
Процесс пиления:
Точность движения ленты обеспечивается за счет роликовых подшипников
Движение ленты осуществляется через мотор-редуктор в 4-х скоростных режимах
Регулировка угла поворота вдоль шкалы
Регулируемая подача СОЖ в зону резания
Основные элементы cтанка Stalex BS-712:
Опускание рамы осуществляется под собственным весом
Плавная регулировка скорости опускания рамы (подвод и рабочий ход) обеспечиваются гидравлическим перепускным клапаном
Быстрый зажим заготовки - тиски с ручным зажимом
Станция охлаждения, обеспечивающая подачу СОЖ (расположена внутри рамы) + и регулировочные краны для регулировки напора СОЖ
Подвижная направляющая с роликовыми подшипниками натяжения полотна
Скорость вращения полотна имеет 4 скоростных режима
Ручное натяжение ленты
Мерный упор 500 мм
Пила ленточная квалитет М42
Механические тиски + рычаг быстрой доводки
Модель имеет возможность поворота рамы пилы
Привод клиноременной
Панель управления
- Индикатор включения станка
- Переключатель работы системы СОЖ
- Кнопка включения станка
- Кнопка выключения станка
- Общая кнопка стоп
На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане.
Датчик выключения станка в нижнем положении рамы.
...
Станки Stalex BS-712 имеют высоту полотна 20мм, в зависимости от комплектации поворот губок тисков или возможность поворота рамы пилы, а также привод клиноременной или зубчатый. Система СОЖ в стандартной комплектации.
Процесс пиления:
Точность движения ленты обеспечивается за счет роликовых подшипников
Движение ленты осуществляется через мотор-редуктор в 4-х скоростных режимах
Регулировка угла поворота вдоль шкалы
Регулируемая подача СОЖ в зону резания
Основные элементы cтанка Stalex BS-712:
Опускание рамы осуществляется под собственным весом
Плавная регулировка скорости опускания рамы (подвод и рабочий ход) обеспечиваются гидравлическим перепускным клапаном
Быстрый зажим заготовки - тиски с ручным зажимом
Станция охлаждения, обеспечивающая подачу СОЖ (расположена внутри рамы) + и регулировочные краны для регулировки напора СОЖ
Подвижная направляющая с роликовыми подшипниками натяжения полотна
Скорость вращения полотна имеет 4 скоростных режима
Ручное натяжение ленты
Мерный упор 500 мм
Пила ленточная квалитет М42
Механические тиски + рычаг быстрой доводки
Модель имеет возможность поворота рамы пилы
Привод клиноременной
Панель управления
- Индикатор включения станка
- Переключатель работы системы СОЖ
- Кнопка включения станка
- Кнопка выключения станка
- Общая кнопка стоп
На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане.
Датчик выключения станка в нижнем положении рамы.
...
|
Габариты, мм
|
1290х730х1150 |
|
Масса нетто/ брутто, кг
|
170/192 |
|
Мощность двигателя, кВт
|
0.75 |
|
Угол поворота
|
от 0° до 45° |
|
Привод
|
Клиноременной |
|
Скорость движения полотна, м/мин
|
22,34,49,64 |
|
Размер полотна, мм
|
20x0.9x2362 |
|
Макс. размер круглого профиля, 90°, мм
|
178 |
|
Макс. размер круглого профиля, +45°, мм
|
127 |
|
Макс. размер прямоугольного профиля, 90°, мм
|
178x210 |
|
Макс. размер прямоугольного профиля, +45°, мм
|
85x140 |
