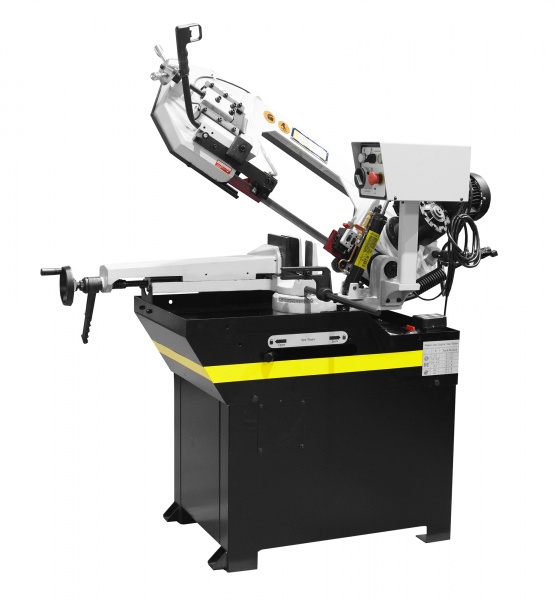

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-260G позволяет делать распилы заготовок диаметром до 227мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Процесс пиления:
Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
Регулировка угла поворота вдоль шкалы
Регулируемая подача СОЖ в зону резания
Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)
Стандартная комплектация и основные элементы cтанка Stalex BS-260G:
Литая чугунная рама гарантирует жесткость станка и гасит вибрации
Поворотный стол с возможность поворота 0°…+45°…+60°
Подвижные направляющие с твердосплавными пластинками
Гидроцилиндр предназначен для регулировки и снижения скорости опускания рамы (плавное опускание рамы и заданная скорость подвода и рабочего хода)
Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
Скорость вращения пилы, фиксированная 36,72 м/мин
Ручное натяжение ленты
Мерный упор 500 мм
Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ (станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы)
Пила ленточная квалитет М42, ролик прямой для подачи заготовок к тискам
Панель управления
- Индикатор включения станка
- Переключатель режима работы (автоматическое и с контролем подачи вниз)
- Кноп...
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Процесс пиления:
Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
Регулировка угла поворота вдоль шкалы
Регулируемая подача СОЖ в зону резания
Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)
Стандартная комплектация и основные элементы cтанка Stalex BS-260G:
Литая чугунная рама гарантирует жесткость станка и гасит вибрации
Поворотный стол с возможность поворота 0°…+45°…+60°
Подвижные направляющие с твердосплавными пластинками
Гидроцилиндр предназначен для регулировки и снижения скорости опускания рамы (плавное опускание рамы и заданная скорость подвода и рабочего хода)
Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
Скорость вращения пилы, фиксированная 36,72 м/мин
Ручное натяжение ленты
Мерный упор 500 мм
Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ (станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы)
Пила ленточная квалитет М42, ролик прямой для подачи заготовок к тискам
Панель управления
- Индикатор включения станка
- Переключатель режима работы (автоматическое и с контролем подачи вниз)
- Кноп...
|
Габариты, мм
|
1460х720х1100 |
|
Масса нетто/ брутто, кг
|
190/263 |
|
Мощность двигателя, кВт
|
1.1 |
|
Угол поворота
|
от 0° до 60° |
|
Привод
|
Зубчатый |
|
Скорость движения полотна, м/мин
|
36,72 |
|
Размер полотна, мм
|
27x0.9x2455 |
|
Макс. размер круглого профиля, 90°, мм
|
227 |
|
Макс. размер круглого профиля, +45°, мм
|
150 |
|
Макс. размер круглого профиля, +60°, мм
|
90 |
|
Макс. размер прямоугольного профиля, 90°, мм
|
230x190 |
|
Макс. размер прямоугольного профиля, +45°, мм
|
150x125 |
|
Макс. размер прямоугольного профиля, +60°, мм
|
85x85 |
