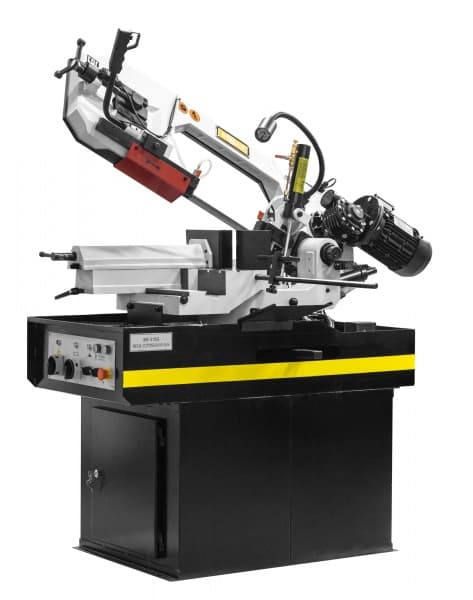

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-315G позволяет делать распилы заготовок диаметром до 230мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущий инструмент – ленточная пила сваренная в кольцо. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет регулировать/подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Используя данную модель имеющую тиски для резки под углом, поворачивается рама, а не заготовка. Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Процесс пиления:
Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
Регулировка угла поворота вдоль шкалы
Регулируемая подача СОЖ в зону резания
Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)
Стандартная комплектация для Stalex BS-315G:
Поворотный стол с возможность поворота -45°…0°…+45°…+60
Подвижные направляющие с твердосплавными пластинками
Перепускной клапан плавная регулировка опускания пильной рамы
Тиски механические с ручным зажимом
Скорость вращения пилы фиксированная 40, 80 м/мин
Ручное натяжение ленты
Мерный упор 500 мм
Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
Пила ленточная квалитет М42
Основные элементы cтанка Stalex BS-315G:
Литая чугунная рама гарантирует жесткость станка и гасит вибрации
Опускание рамы осуществляется под собственным весом
Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
Тиски механические с ручным зажимом
Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
Дополнительный прижим для пакетной резки для BS-3...
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущий инструмент – ленточная пила сваренная в кольцо. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет регулировать/подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Используя данную модель имеющую тиски для резки под углом, поворачивается рама, а не заготовка. Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Процесс пиления:
Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
Регулировка угла поворота вдоль шкалы
Регулируемая подача СОЖ в зону резания
Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)
Стандартная комплектация для Stalex BS-315G:
Поворотный стол с возможность поворота -45°…0°…+45°…+60
Подвижные направляющие с твердосплавными пластинками
Перепускной клапан плавная регулировка опускания пильной рамы
Тиски механические с ручным зажимом
Скорость вращения пилы фиксированная 40, 80 м/мин
Ручное натяжение ленты
Мерный упор 500 мм
Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
Пила ленточная квалитет М42
Основные элементы cтанка Stalex BS-315G:
Литая чугунная рама гарантирует жесткость станка и гасит вибрации
Опускание рамы осуществляется под собственным весом
Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
Тиски механические с ручным зажимом
Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
Дополнительный прижим для пакетной резки для BS-3...
|
Габариты, мм
|
1630х870х970 |
|
Масса нетто/ брутто, кг
|
350/390 |
|
Мощность двигателя, кВт
|
1.1 |
|
Угол поворота
|
от -45° до +60° |
|
Привод
|
Зубчатый |
|
Скорость движения полотна, м/мин
|
40,80 |
|
Размер полотна, мм
|
27x0.9x2825 |
|
Макс. размер круглого профиля, 90°, мм
|
230 |
|
Макс. размер круглого профиля, +45°, мм
|
210 |
|
Макс. размер круглого профиля, +60°, мм
|
130 |
|
Макс. размер прямоугольного профиля, 90°, мм
|
315x170 |
|
Макс. размер прямоугольного профиля, +45°, мм
|
210x170 |
|
Макс. размер прямоугольного профиля, +60°, мм
|
130x130 |
