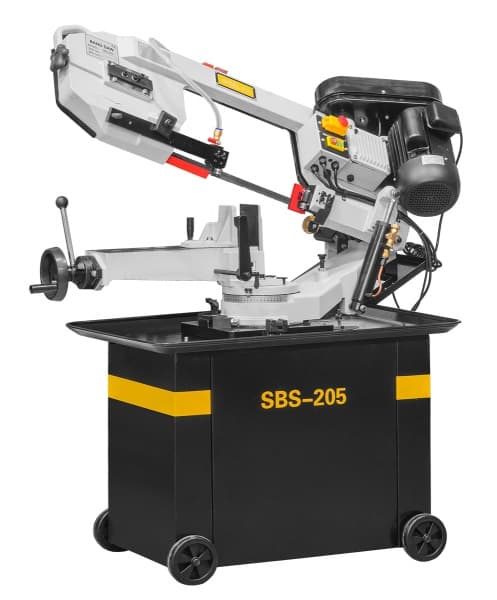

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex SBS-205 позволяет делать распилы заготовок диаметром до 205мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +45°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Используя данную модель, имеющую быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности. На станке размещена щётка для удаления стружки, приводимое в движение попутным движением полотна.
Модель предназначена для использования на малых и средних предприятиях по производству металлических конструкций.
Особенности:
• Движение ленты осуществляется через клиноременной привод в 4-х режимах (24; 41; 61 или 82 м/мин)
• Высокая производительность
• Высокое качество, точность распилки и узкая ширина пропила
• Регулировка угла поворота рамы вдоль шкалы
• Регулируемая подача СОЖ в зону резания
• Высокая стойкость инструмента
• Малая энергоёмкость
• Легкость и простота в обслуживания
Стандартная комплектация для Stalex SBS-205:
• Поворотный стол с возможность поворота 0°…+45°
• Подвижные направляющие
• Перепускной клапан, плавная регулировка опускания пильной рамы
• Тиски с ручным зажимом, и доводчиком
• Механическое натяжение ленты
• Мерный упор 150 мм
• Помпа для подачи СОЖ c краном для регулировки напора СОЖ
• Пила ленточная квалитет М42
Основные элементы cтанка Stalex SBS-205:
• Литая чугунная рама гарантирует жесткость станка и гасит вибрации
• Опускание рамы осуществляется под собственным весом
• Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
• Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
• Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
• Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +45°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Используя данную модель, имеющую быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности. На станке размещена щётка для удаления стружки, приводимое в движение попутным движением полотна.
Модель предназначена для использования на малых и средних предприятиях по производству металлических конструкций.
Особенности:
• Движение ленты осуществляется через клиноременной привод в 4-х режимах (24; 41; 61 или 82 м/мин)
• Высокая производительность
• Высокое качество, точность распилки и узкая ширина пропила
• Регулировка угла поворота рамы вдоль шкалы
• Регулируемая подача СОЖ в зону резания
• Высокая стойкость инструмента
• Малая энергоёмкость
• Легкость и простота в обслуживания
Стандартная комплектация для Stalex SBS-205:
• Поворотный стол с возможность поворота 0°…+45°
• Подвижные направляющие
• Перепускной клапан, плавная регулировка опускания пильной рамы
• Тиски с ручным зажимом, и доводчиком
• Механическое натяжение ленты
• Мерный упор 150 мм
• Помпа для подачи СОЖ c краном для регулировки напора СОЖ
• Пила ленточная квалитет М42
Основные элементы cтанка Stalex SBS-205:
• Литая чугунная рама гарантирует жесткость станка и гасит вибрации
• Опускание рамы осуществляется под собственным весом
• Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
• Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
• Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
• Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
|
Габариты, мм
|
1230x650x820 |
|
Мощность двигателя, кВт
|
1.1 |
|
Угол поворота
|
от 0° до 45° |
|
Привод
|
Клиноременной |
|
Скорость движения полотна, м/мин
|
24,41,61,82 |
|
Размер полотна, мм
|
20x0.9x2360 |
|
Макс. размер круглого профиля, 90°, мм
|
205 |
|
Макс. размер круглого профиля, +45°, мм
|
143 |
|
Макс. размер прямоугольного профиля, 90°, мм
|
215x205 |
|
Макс. размер прямоугольного профиля, +45°, мм
|
143x115 |
