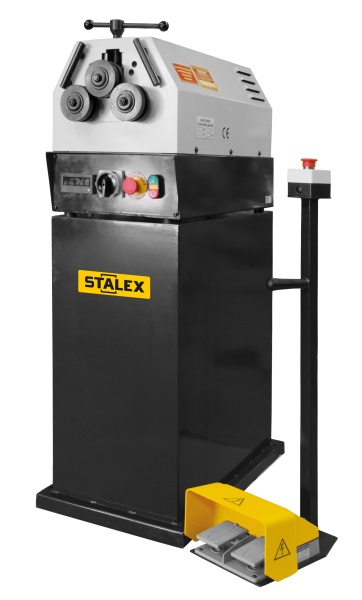

Электромеханический трубогиб для гибки профильных труб в вертикальном положении гибочной головки. Крепкая устойчивая конструкция для длительного срока службы, с 2-мя приводными нижними роликами и механическим гибочным верхним роликом. Станок предназначен для интенсивного промышленного применения. Возможно использовать как на станине станка, так и без неё на верстаке.
В стандартной комплектации 3 комплекта роликов:
1) 2 комплекта роликов для изгибания труб круглого сечения (оба комплекта одинакового размера, один комплект имеет гладкую рабочую поверхность, другой комплект имеет насечку для более эффективной протяжки заготовки исключая его проскальзывание)
2) комплект роликов для изгибания труб профильных и других сечений
Станок управляется двумя ножными педалями, кнопкой аварийной остановки, на стойке размещена рукоять для переноса. В стандартной комплектации станка установлен цифровой дисплей (индикатор повторяемости) – для верхнего гибочного ролика.
Стандартные ролики
Дополнительные ролики
Стойка управления с двумя ножными педалями для вращения приводных роликов в обе стороны
На панели управления станком установлен электронный датчик повторяемости для верхнего гибочного ролика
В комплектации ролики для изгибания труб круглого, профильного и других сечений
В стандартной комплектации 3 комплекта роликов:
1) 2 комплекта роликов для изгибания труб круглого сечения (оба комплекта одинакового размера, один комплект имеет гладкую рабочую поверхность, другой комплект имеет насечку для более эффективной протяжки заготовки исключая его проскальзывание)
2) комплект роликов для изгибания труб профильных и других сечений
Станок управляется двумя ножными педалями, кнопкой аварийной остановки, на стойке размещена рукоять для переноса. В стандартной комплектации станка установлен цифровой дисплей (индикатор повторяемости) – для верхнего гибочного ролика.
Стандартные ролики
Дополнительные ролики
Стойка управления с двумя ножными педалями для вращения приводных роликов в обе стороны
На панели управления станком установлен электронный датчик повторяемости для верхнего гибочного ролика
В комплектации ролики для изгибания труб круглого, профильного и других сечений
|
Габариты, мм
|
1050х600х600/700х450х800 |
|
Масса нетто/ брутто, кг
|
120/156 |
|
Мощность двигателя, кВт
|
0.55 |
|
Максимальный размер прутка, мм
|
12 |
|
Максимальный размер полосы, мм
|
45x10 |
|
Размеры трубы, мм
|
25x2 |
|
Размер квадратной трубы, мм
|
20x20x1.5 |
|
Макс. размер прямоуголной трубы, мм
|
30x10x1.5 |
|
Максимальный размер квадрата, мм
|
12 |
|
Максимальный размер тавра, мм
|
25x25x4 |
|
Максимальный размер швеллера, мм
|
30x15x4 |
Наличие
