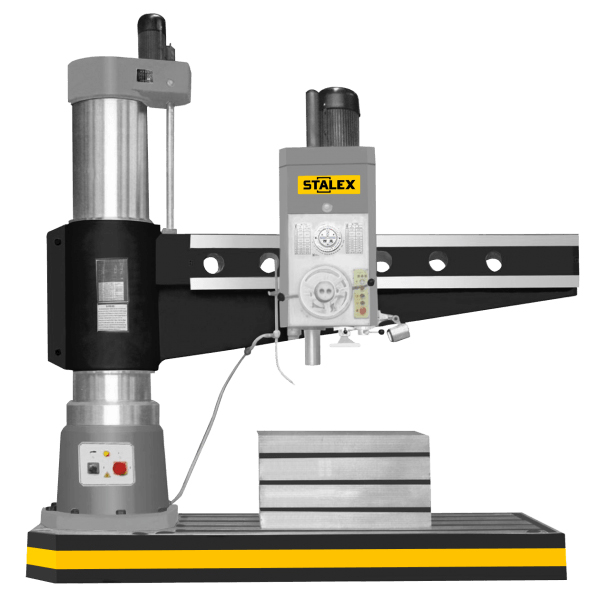

Радиально-сверлильный станок предназначен для сверления, зенкерования, растачивания, развертывания, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов. Станки предназначены для обработки отверстий в средних и крупных деталях. Все основные узлы станка изготовлены из высокопрочных сталей и сплавов, отличается высокой прочностью и долговечностью. Механизмы управления станком находятся на передней части шпиндельной бабки. Насос и бак СОЖ располагаются в основании станка.
Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения;
Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками;
Электрокомпоненты Schneider electric;
Изготовлен по стандарту СЕ;
Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах.
Комплект поставки:
Система подвода СОЖ
Рабочий стол
Переходные оправки
Рабочая лампа
Ящик с инструментами
Инструкция
Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения;
Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками;
Электрокомпоненты Schneider electric;
Изготовлен по стандарту СЕ;
Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах.
Комплект поставки:
Система подвода СОЖ
Рабочий стол
Переходные оправки
Рабочая лампа
Ящик с инструментами
Инструкция
|
Габариты, мм
|
3730х1400х3790 |
|
Мощность двигателя, кВт
|
7.5 |
|
Конус шпинделя
|
MТ-6 |
|
Напряжение питания, В
|
380 |
|
Размер стола, мм
|
1000х800х650 |
|
Макс. диаметр сверления (Ст. 3), мм
|
80 |
|
Ход пиноли шпинделя, мм
|
450 |
|
Расстояние шпиндель-стойка, мм
|
500-2500 |
|
Макс. диаметр резьбонарезания
|
М56 |
|
Размер основания, мм
|
3530х1400х300 |
|
Диаметр стойки, мм
|
550 |
|
Расстояние шпиндель-основание, мм
|
550- 2000 |
