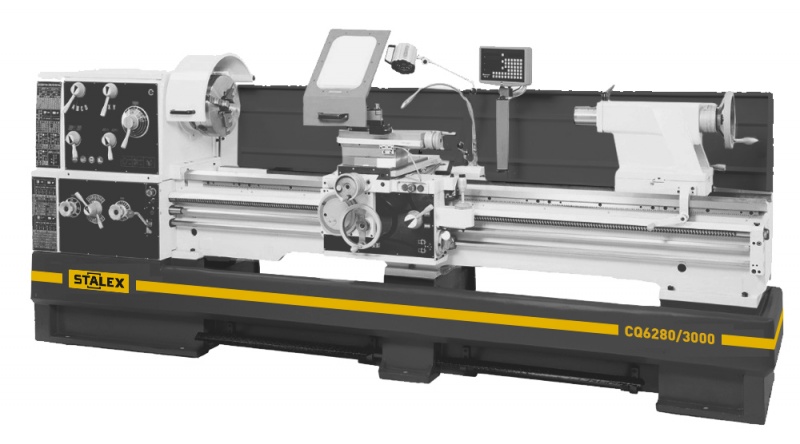

Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
• Монолитная станина станка;
• Массивная конструкция станка, расстояние между направляющими 400 мм;
• Закаленные и отшлифованные направляющие станины;
• Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
• Съемный мостик станины (ГАП);
• Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
• Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
• Толчковый режим работы шпинделя;
• Пиноль задней бабки и маховик имеют шкалу для точной установки;
• Задняя бабка с регулировкой смещения для обточки конусов.
• СЕ комплектация;
• Электрокомпоненты Siemens
• Монолитная станина станка;
• Массивная конструкция станка, расстояние между направляющими 400 мм;
• Закаленные и отшлифованные направляющие станины;
• Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
• Съемный мостик станины (ГАП);
• Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
• Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
• Толчковый режим работы шпинделя;
• Пиноль задней бабки и маховик имеют шкалу для точной установки;
• Задняя бабка с регулировкой смещения для обточки конусов.
• СЕ комплектация;
• Электрокомпоненты Siemens
|
Габариты, мм
|
4710x1140x1910 |
|
Мощность двигателя, кВт
|
7.5 |
|
Конус шпинделя
|
MT-7 |
|
Напряжение питания, В
|
380 |
|
Диаметр обточки над станиной, мм
|
800 |
|
Диаметр обточки над поперечным суппортом, мм
|
570 |
|
Расстояние между центрами, мм
|
3000 |
|
Трехкулачковый патрон, мм
|
315 |
|
Продольная подача, мм/об
|
0.044-1.48 (25) |
|
Проходное отверстие шпинделя, мм
|
105 |
|
Ход поперечного суппорта, мм
|
420 |
|
Макс. размер резца, мм
|
25x25 |
|
Метрическая резьба, мм/об
|
0.45-120 (54) |
|
Дюймовая резьба, TPI
|
7/16-80 (44) |
|
Конус пиноли задней бабки
|
MT-5 |
|
Ход пиноли задней бабки, мм
|
235 |
|
Расстояние между направляющими, мм
|
405 |
|
Присоединение шпинделя, Camlock
|
D1-8 (DIN 55029) |
|
Поперечная подача, мм/об
|
0.022-0.74 (25) |
|
Модульная резьба, МР
|
0.25-60 (46) |
|
Питчевая резьба, DP
|
7/8-160 (42) |
|
Диаметр пиноли задней бабки, мм
|
90 |
|
Диаметр неподвижн./подвижн. люнета, мм
|
20-190/20-130 |
|
Ускор. перемещение продол./попереч., м/мин
|
4.5/1.9 |
Наличие
