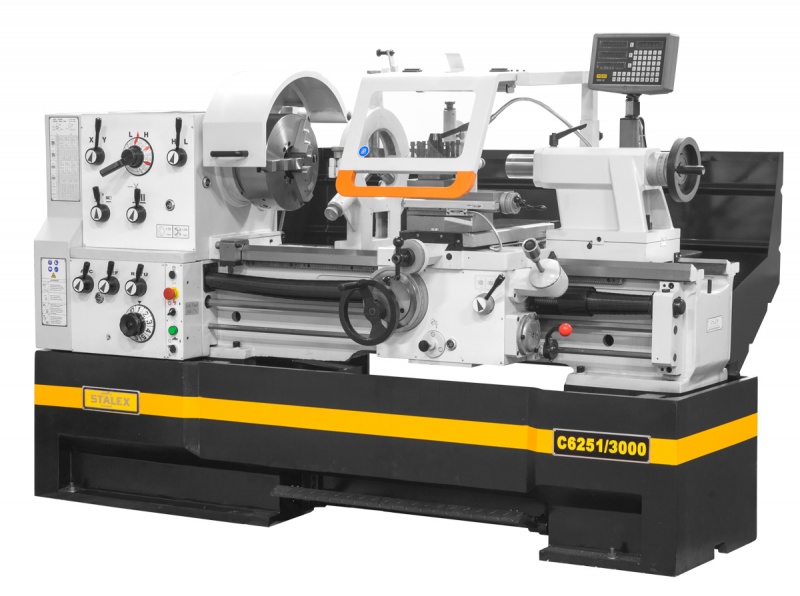

Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
Монолитная станина станка;
Закаленные и отшлифованные направляющие станины;
Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
Крепление шпинделя D1-8;
Съемный мостик станины (ГАП);
Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
Регулировка зазоров направляющих при помощи клиновых планок;
Пиноль задней бабки и маховик имеют шкалу для точной установки;
Задняя бабка с регулировкой смещения для обточки конусов.
Изготовлен по стандартам СЕ;
Электрокомпоненты Siemens
Комплект поставки:
3-х кулачковый патрон 315 мм с прямыми/обратными кулачками;
4-х позиционный резцедержатель;
4-х кулачковый патрон 350 мм;
Планшайба 450 мм;
Подвижный люнет 16-95 мм
Не подвижный люнет 19-165 мм
Не вращающийся центр МТ-5
Вращающийся центр МТ-5
Переходная втулка МТ-5;
Защитный экран патрона с концевым выключателем;
УЦИ по трем осям(Sino);
Конусная линейка;
Джойстик ускоренного перемещения по 2-м осям;
Регулируемые опоры станины;
Задняя защитная стенка;
Ножной тормоз шпинделя с концевым выключателем;
Система подвода СОЖ;
Лампа местного освещения LED;
Инструкция по эксплуатации
Инструмент для обслуживания в инструментальном ящике
Монолитная станина станка;
Закаленные и отшлифованные направляющие станины;
Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
Крепление шпинделя D1-8;
Съемный мостик станины (ГАП);
Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
Регулировка зазоров направляющих при помощи клиновых планок;
Пиноль задней бабки и маховик имеют шкалу для точной установки;
Задняя бабка с регулировкой смещения для обточки конусов.
Изготовлен по стандартам СЕ;
Электрокомпоненты Siemens
Комплект поставки:
3-х кулачковый патрон 315 мм с прямыми/обратными кулачками;
4-х позиционный резцедержатель;
4-х кулачковый патрон 350 мм;
Планшайба 450 мм;
Подвижный люнет 16-95 мм
Не подвижный люнет 19-165 мм
Не вращающийся центр МТ-5
Вращающийся центр МТ-5
Переходная втулка МТ-5;
Защитный экран патрона с концевым выключателем;
УЦИ по трем осям(Sino);
Конусная линейка;
Джойстик ускоренного перемещения по 2-м осям;
Регулируемые опоры станины;
Задняя защитная стенка;
Ножной тормоз шпинделя с концевым выключателем;
Система подвода СОЖ;
Лампа местного освещения LED;
Инструкция по эксплуатации
Инструмент для обслуживания в инструментальном ящике
|
Габариты, мм
|
4340x1150x1430 |
|
Мощность двигателя, кВт
|
7.5 |
|
Конус шпинделя
|
MT-7 |
|
Напряжение питания, В
|
380 |
|
Диаметр обточки над станиной, мм
|
510 |
|
Диаметр обточки над поперечным суппортом, мм
|
305 |
|
Расстояние между центрами, мм
|
3000 |
|
Трехкулачковый патрон, мм
|
315 |
|
Продольная подача, мм/об
|
0.059-1.646 (35) |
|
Проходное отверстие шпинделя, мм
|
80 |
|
Ход поперечного суппорта, мм
|
316 |
|
Макс. размер резца, мм
|
25x25 |
|
Метрическая резьба, мм/об
|
0.2-14 (47) |
|
Дюймовая резьба, TPI
|
2-112 (60) |
|
Конус пиноли задней бабки
|
MT-5 |
|
Ход пиноли задней бабки, мм
|
180 |
|
Расстояние между направляющими, мм
|
350 |
|
Присоединение шпинделя, Camlock
|
D1-8 (DIN 55029) |
|
Поперечная подача, мм/об
|
0.020-0.573 (42) |
|
Модульная резьба, МР
|
0.1-7 (34) |
|
Питчевая резьба, DP
|
4-112 (50) |
|
Диаметр пиноли задней бабки, мм
|
75 |
|
Диаметр неподвижн./подвижн. люнета, мм
|
19-165/16-95 |
