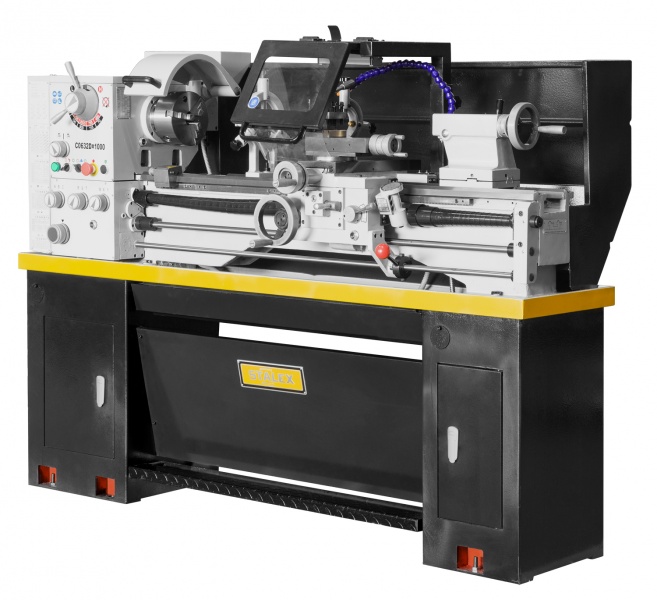

Универсальный токарно-винторезный станок C0632D
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием.
• Шпиндель поддерживается прецизионными роликовыми подшипниками, что позволяет обрабатывать изделия с высокой точностью.
• Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки.
• Станок позволяет производить резьбонарезание.
• Автоматическая продольная и поперечная подача
• Электрокомпоненты Siemens
• Изготовлен по стандарту СЕ
Комплект поставки:
• Патрон 3-х кулачковый 160 мм;
• 4-х кулачковый патрон 200 мм
• Планшайба
• Сменные шестерни
• Галогеновая лампа местного освещения;
• Система подачи СОЖ;
• Поддон для стружки;
• Подвижный и неподвижный люнеты;
• Защита ходового вала
• Анкерные болты – 6 шт.;
• Документация
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием.
• Шпиндель поддерживается прецизионными роликовыми подшипниками, что позволяет обрабатывать изделия с высокой точностью.
• Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки.
• Станок позволяет производить резьбонарезание.
• Автоматическая продольная и поперечная подача
• Электрокомпоненты Siemens
• Изготовлен по стандарту СЕ
Комплект поставки:
• Патрон 3-х кулачковый 160 мм;
• 4-х кулачковый патрон 200 мм
• Планшайба
• Сменные шестерни
• Галогеновая лампа местного освещения;
• Система подачи СОЖ;
• Поддон для стружки;
• Подвижный и неподвижный люнеты;
• Защита ходового вала
• Анкерные болты – 6 шт.;
• Документация
|
Габариты, мм
|
1930х760х1600 |
|
Мощность двигателя, кВт
|
1.5 |
|
Конус шпинделя
|
MT-5 |
|
Напряжение питания, В
|
380 |
|
Диаметр обточки над станиной, мм
|
330 |
|
Диаметр обточки над поперечным суппортом, мм
|
198 |
|
Расстояние между центрами, мм
|
1000 |
|
Трехкулачковый патрон, мм
|
200 |
|
Продольная подача, мм/об
|
0.046-3.249 (24) |
|
Проходное отверстие шпинделя, мм
|
38 |
|
Ход поперечного суппорта, мм
|
170 |
|
Макс. размер резца, мм
|
16x16 |
|
Метрическая резьба, мм/об
|
0.01-7 (44) |
|
Дюймовая резьба, TPI
|
4-112 (42) |
|
Конус пиноли задней бабки
|
MT-3 |
|
Ход пиноли задней бабки, мм
|
100 |
|
Поперечная подача, мм/об
|
0.01-0.703 (24) |
|
Модульная резьба, МР
|
0.1-1.75 (34) |
|
Питчевая резьба, DP
|
16-112 (25) |
